Eigenschaften Raymarine Digital & HD Color Radomantennen
Bestleistung, auch unter schwierigsten Bedingungen. Digitale und HD Color Radomantennen bieten die neuste Technologie und beste Leistung.

SeaTalkHS Verbindung und Raymarine's Auto GST Technologie bieten eine bessere Zielauflösung und eliminieren Störbilder und Störgeräusche, die durch Regen und Umgebungsbedingungen entstehen automatisch auf Ihrem Multifunktionsdisplay. Jedes Radarsystem von Raymarine besteht aus einem Multifunktionsdisplay (mit Ausnahme der älteren A-Serie Displays) und einer Raymarine Radomantenne bzw. einem offenen Schlitzstrahler.

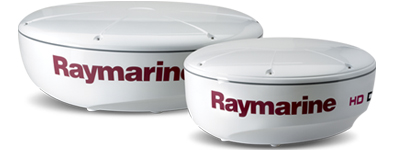

Raymarine Digitale Radom Antennen

Hauptmerkmale:
- Max. Bereich bis zu 48 Seemeilen
- Plug-and-Play Verbindung mit Multifunktionsdisplays
- Verbessertes Strahlungsdiagramm und höhere Peilauflösung durch Ausbreitungssteigerung-Geometrie
- Gleiche Form wie Radomantennen der vorherigen Generation
- Anschluss über ein SeaTalkHS Verbindungskabel mit einem reduzierten Kabelquerschnitt für eine einfache Installation
Raymarine HD Color Radom
.jpg)
Hauptmerkmale:
- Max. Reichweite bis zu 48 Seemeilen
- Adaptiver digitaler Empfänger zur automatischen Einstellung von Wetter- und Seegangskonditionen für herausragende Radarbilder
- 256 Farben in verschiedenen Paletten
- Vogel-Modus zur automatischen Optimierung des Radarbildes auf Vögel, die über Fischschwärmen kreisen
- Mit dem Dual-Range Modus können Sie gleichzeitig nahe und entfernte Ziele mit nur einem einzigen Scanner überwachen

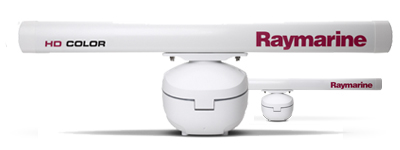

Radom oder Schlitzstrahler Radarantenne?
Beim Aufbau eines Raymarine Radar Systems haben Sie bei der Antenne die Wahl zwischen einem offenen Schlitzstrahler oder einem geschlossenen Radom. Sowohl Radom als auch Schlitzstrahler arbeiten mit jedem aktuellen Raymarine Multifunktionsdisplay und sind leistungsfähig ohnegleichen.


Raymarine Radarantennen - Wo ist der Unterschied?
Digitale Radarantennen

Diese bieten 4 kW Sendeleistung und arbeiten mit einem digitalen Prozessor für eine verbesserte Zielauflösung. Bei digitalen Antennen wird der Kabelquerschnitt reduziert (verglichen mit analogen Antennen), was den Anschluss an größere Systeme erleichtert. Die Stromaufnahme ist gering, und die Kosten sind niedriger als bei HD Color Systemen.
HD Color Radarantennen

Raymarines digitale HD-Technologie mit leistungsstarken digitalen Signalprozessoren unterscheidt zwischen verschiedenen Zieltypen, erkennt auch schwache und weit entfernt gelegene Ziele automatisch und eliminiert Störbilder und Störgeräusche. Der adaptive Sender/Empfänger stellt sich automatisch auf die sich ändernden Umgebungsbedingungen und Wetterverhältnisse ein. Mit voller 256-Farbauflösung liefern die HD-Color Radarantennen ein klares Radarbild mit exzellenten Echos und einer sehr realen Zielabbildung.
Super HD Color Radarantennen

Super HD Color Radarantennen setzen ganz neue Maßstäbe in der Sportschifffahrt. Mit modernsten digitalen Signalprozessoren wird ein viel größerer dynamischer Bereich erzielt als bei konventionellen Radarantennen. Der digitale Empfänger empfängt und verarbeitet große Mengen an Echo-Daten, welche normalerweise bei konventionellen analogen Systemen verloren gehen. Mit voller 256-Farbauflösung, isoliert und identifiziert die Super HD Color-Technologie wahre Radar-Echos, während gleichzeitig Störimpulse eliminiert werden. Der extrem schmale Öffnungswinkel erkennt Ziele mit unglaublicher Klarheit. Das Resultat ist ein extrem scharfes Radarbild.
Digital vs. HD Color
|
|
HD Color vs. Super HD Color
|
|
|
|
HD Color-Ziele sind klarer aufgelöst im Vergleich zum digitalen Standardbild.
|
|
Super HD Color bietet noch detailliertere Bilder als HD Color. Das Super HD Color Bild zeigt aktuell 2 Ziele innerhalb der Ringe, während die selben Ziele bei HD Color als ein einziges erscheinen. |
Kod: T70169
Kategorien:MarineRadarRaymarine
Dokumentation herunterladen:
Modell |
Raymarine
RD418D |
Raymarine
RD424D |
Raymarine
RD418HD |
Raymarine
RD424HD |
Signalverarbeitung |
Digital |
HD Color |
Kompatibel mit |
aSeries Multifunction Displays | e Series Multifunction Displays |c Series Multifunction Displays | gS Series Multifunction Displays | Raymarine C Series Widescreen Multifunction Displays | Raymarine E Series Widescreen Multifunction Displays | Raymarine G Series Multifunction Navigation |
Netzwerk |
SeaTalkHS |
Sendeleistung (kW, Puls) |
4.0 kW (nominell) |
Antennentyp |
Patch Array |
Öffnungswinkel (Nominell) |
4,9° horizontal, 25° vertikal |
3,9° horizontal, 25° vertikal |
4,9° horizontal, 25° vertikal |
3,9° horizontal, 25° vertikal |
Polarisierung |
Horizontal |
Umdrehungen |
24 U/min |
Bereich bis 3 Meilen – 48 U/min (Radar schaltet automatisch auf 48 U/min, es sei denn, 24 U/min ist fest eingestellt) | Bereich über 3 Meilen – 24 U/min (nominell) |
CE Zulassung |
Entspricht 1999/5/EC |
FCC Zulassung |
Entspricht 47CFR Teil 2 und Teil 80 |
Abmessungen |
521 x 247 mm
(20.5 x 9.7 in) |
652 x 247 mm
(25.7 x 9.7 in) |
521 x 247 mm
(20.5 x 9.7 in) |
652 x 247 mm
(25.7 x 9.7 in) |
Gewicht |
9.5 kg
(21 lbs) |
10 kg
(22 lbs) |
9.5 kg
(21 lbs) |
10 kg
(22 lbs) |
Spannungs-versorgung |
12 - 24 V DC |
Leistungsaufnahme |
40 W (20 W Standby) |
60 W (25 W Standby) |
Temperaturbereich |
-10° bis +55°C |
Feuchtigkeit |
bis zu 95% bei 35°C |
Maximale Wind- geschwindigkeit |
100 Knoten |
Maximale Reichweite |
48 nm |
Zwischenfrequenz |
60 MHz (nominell) |
70 MHz (nominell) |
Empfänger- charakteristik |
Logarithmisch |
Linear |
Empfänger- Rauschzahl |
Weniger als 5 dB (inklusive Low Noise Converter/Limiter & IF Receiver) |
Empfänger- Bandbreite |
12/3/0.7/0.5 MHz |
Angepasste digital Filter für jede Pulslänge |
Sendefrequenz |
9405 +/– 25 MHz |
Transmitter |
Solid-State Magnetron mit Modulator-Treiber |
Standby Modus |
Magnetronheizung und Kontrollfunktionen an, alle anderen Dienste aus |
Duplexer |
Zirkulator |
- RD424HD Radomantenne
- 10m Raynet Kabel
- Montagekit
- Dokumentation
